Typová řada : 40
Označení : SUR, SURE
Provedení : ruční, řetězové
Typová řada : 40
Označení : SUR, SURE
Provedení : ruční, řetězové
Charakteristika a použití :
Šoupátkové uzávěry jsou určeny k provoznímu a havarijnímu uzavírání toku materiálu z výpustných otvorů násypek, zásobníků a podobných zařízení. Nejsou určeny k regulaci průtočného množství materiálu. Jsou vhodné pro široký okruh sypkých, suchých, práškových a zrnitých materiálů s granulometrií v rozsahu 0 - 32 mm, v technologických souborech výroby cementu, vápna, mletých surovin, stavebního kameniva a podobných produktů. Pro malou četnost manipulací se používá uzávěrů s ručními, při větších výškách výpustí s řetězovými koly.
Rozměry a parametry :

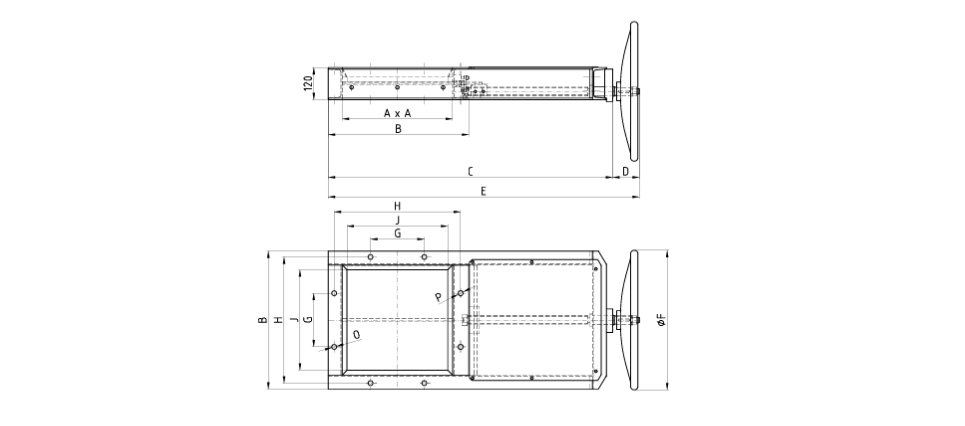

Typové řady šoupátkových uzávěrů obsahují 7 velikostí < od 160 x 160 mm do 650 x 650 mm > ( viz tabulka – projektový podklad ), kromě těchto velikostí je možné na objednávku a po technicko – obchodním projednání dodat adresní provedení.
Popis provedení:

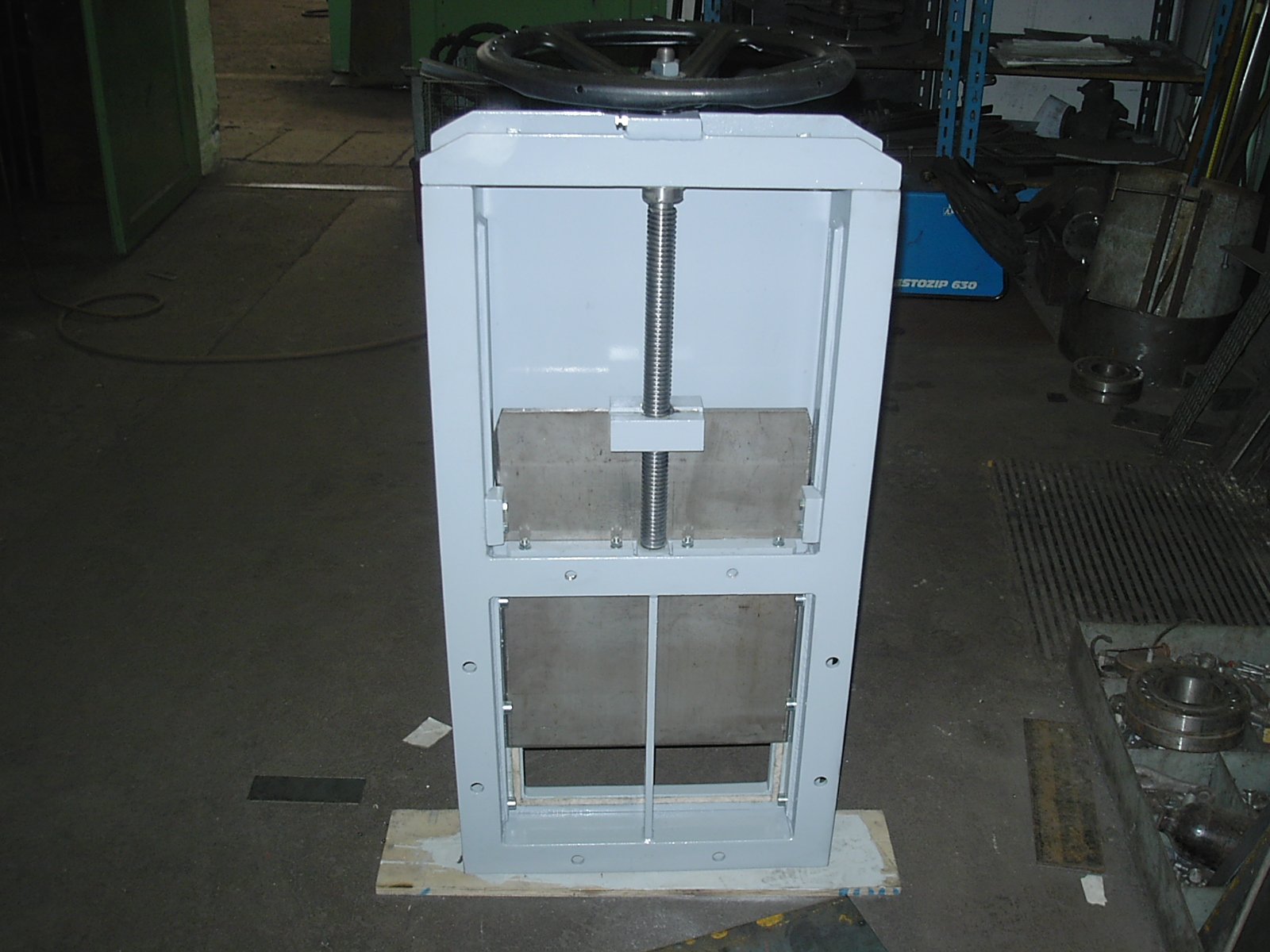

Šoupátkový uzávěr má obvykle čtvercový, u atypických provedení obdélníkový průtočný průřez, který je uzavíraný deskovým šoupátkem, ovládaným u typu SUR a SURE šroubem s trapézovým závitem a maticí. Rám šoupátka je svařen z ocelových U - profilů. Do rámu vložená deska šoupátka je podepírána válcovou hlavou šroubů, u větších velikostí navíc podélnou podpěrou v ose. List šoupátka je těsněn na výstupu z průtočného průřezu seřiditelnou ucpávkou, průtočný průřez šoupátka je těsněn mezi listem a rámem po celém obvodu těsnící šňůrou. Těsnění i okraje listu jsou chráněny ocelovými čtyřhrany.
Použitý materiál :
Provedení jednotlivých výrobků podmiňují fyzikální vlastnosti materiálů, pro které jsou určeny. Uzavírací listy jsou vyráběny z ocelí třídy 11 nebo 17. Pro suroviny a produkty s teplotami do 200°C jsou používány těsnící profily ze speciálních materiálů. Odlišně je řešena také dosedací plocha čela šoupátka pro práškové a zrnité materiály.
Výběr ze zákaznických referencí:
LASSELSBERGER, a.s. / Studénka – suché omítkové a maltové směsi
BAUMIT, spol. s r.o.. / Čakovice – suché omítkové a maltové směs
KNAUF PRAHA a.s. – suché omítkové a maltové směsi
VÁPENKA VITOŠOV a.s. – suché omítkové a maltové směsi mleté vápno
SSP HLUČÍN s.r.o. – suché omítkové a maltové směsi
LOVOCHEMIE a.s. – práškové materiály
