Typová řada : 32
Označení : PD
Provedení : ploché, korýtkové
rovné, strmé
kapotované, nekapotované
Charakteristika a použití :
Pásové dopravníky jsou určeny v plochém provedení k dopravě kusových produktů (krabic,balíků,pytlů apod.), v korýtkovém provedení k dopravě práškových a zrnitých, sypkých a nelepivých materiálů. Dopravníky jsou vždy v adresním provedení, vyráběné podle projektu nebo technických podkladů zadavatele. Technickým řešením a kompletností dodávky odpovídají příslušným vyhláškám ČBÚ a normám ČSN 26 0003, 26 0605 a 26 0606. Nabídka zahrnuje i pásové dopravníky speciálních provedení – celokapotované pro práškové materiály, automobilové a vagonové nakladače pytlovaných produktů, strmé dopravníky s žebrovanou gurtou nebo bočním vlnovcem apod.
Rozměry a parametry :
Typová řada pásových dopravníků zahrnuje 6 velikosti odvozených od šířky gurty < 400 až 1.200 mm >, v celé škále dopravních rychlostí a tomu odpovídajících výkonů. Dopravníky jsou dodávány kompletně vybavené, s pohonem, násypkou, bočním vedením, krytím, stěrači, odsávacími nástavci, kontrolními a bezpečnostními prvky. U výrobce je nutné vždy technicko – obchodní projednání technického řešení a rozsahu dodávky.
Popis provedení:

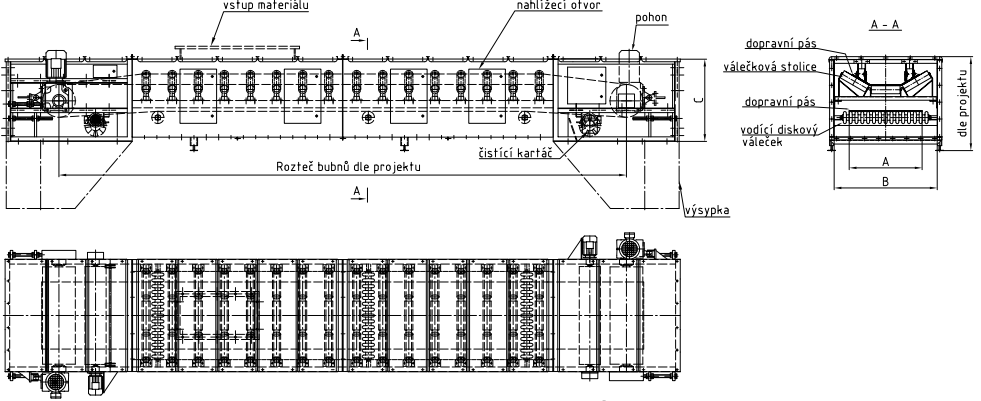

Pásové dopravníky sestávají ze základních nosných konstrukcí poháněcího a vratného válce a dráhy pasu, na kterých jsou umístěna ložisková tělesa obu válců a uloženy stolice horních válečků a válečky vratné větve. Konstrukce jsou vyrobeny z válených profilů (v případě lehkého provedení z ohýbaných profilů). Podle dopravovaného materiálu a požadovaného výkonu je navržen typ dopravníku, celkové technické řešení, druh gurty, pohonu a doplňujícího zařízení. K pohonu dopravníku jsou preferovány násuvné elektropřevodovky.
Použitý materiál :
Provedení nosných částí, násypek, bočních vedení, krytů a dalších komponent pásových dopravníků je z plechů, válcovaných a ohýbaných profilů obvyklých hutních jakostí třídy 11. Hnací bubny jsou pogumované, těsnění mezi násypkou a gurtou je zajištěno stavitelnými, gumovými pásy v bočním vedení. Pro běžné dopravované materiály a suroviny jsou používány lištové, dvoubřitové stěrače s pružinovým přítlakem, na vratné větvi šípové stěrače. V případě potřeby se aplikují stěrače speciálních provedení a materiálů. Napínání gurty krátkých pasů provedeno šroubem a vratným bubnem, u delších pasů smyčkou nebo dle požadavků projekčního řešení.
Výběr ze zákaznických referencí:
LASSELSBERGER, a.s. / Studénka – suché omítkové a maltové směsi
BAUMIT, spol. s r.o.. / Čakovice – suché omítkové a maltové směs
KNAUF PRAHA a.s. – suché omítkové a maltové směsi
VÁPENKA VITOŠOV a.s. – suché omítkové a maltové směsi mleté vápno
SSP HLUČÍN s.r.o. – suché omítkové a maltové směsi
CEMENT HRANICE a.s. – cement , slinek , struska
ENVIRMINE spol. s r.o. – aglomerační prach
INTOCAST KOŠICE a.s. – magnezitové odprašky
TŘINECKÉ ŽELEZÁRNY, a.s. Třinec - ocelový obrus
D5 a.s. Třinec – přísady do pece
KOFING a.s. – přísady do pece
ČMC a.s. / cementárna Radotín – cement , slinek
ELTEXIM s.r.o. – kamenivo
ČEZ a.s. / elektrárna Chvaletice – elektrárenský popílek
CEMDESIGN spol. s r.o. Trenčín, – cement
PRECHEZA a.s. – sádrovec
PSP ENGINEERING a.s. / EGYPT – keramická surovina
VÁPENKA ČERTOVY SCHODY a.s. – drcený vápenec
POVÁŽSKÁ CEM. LADCE s.r.o. / SR – cement, struska, slinek
PORFIX a.s. / Zemianské Kostolany – cement, popílek
