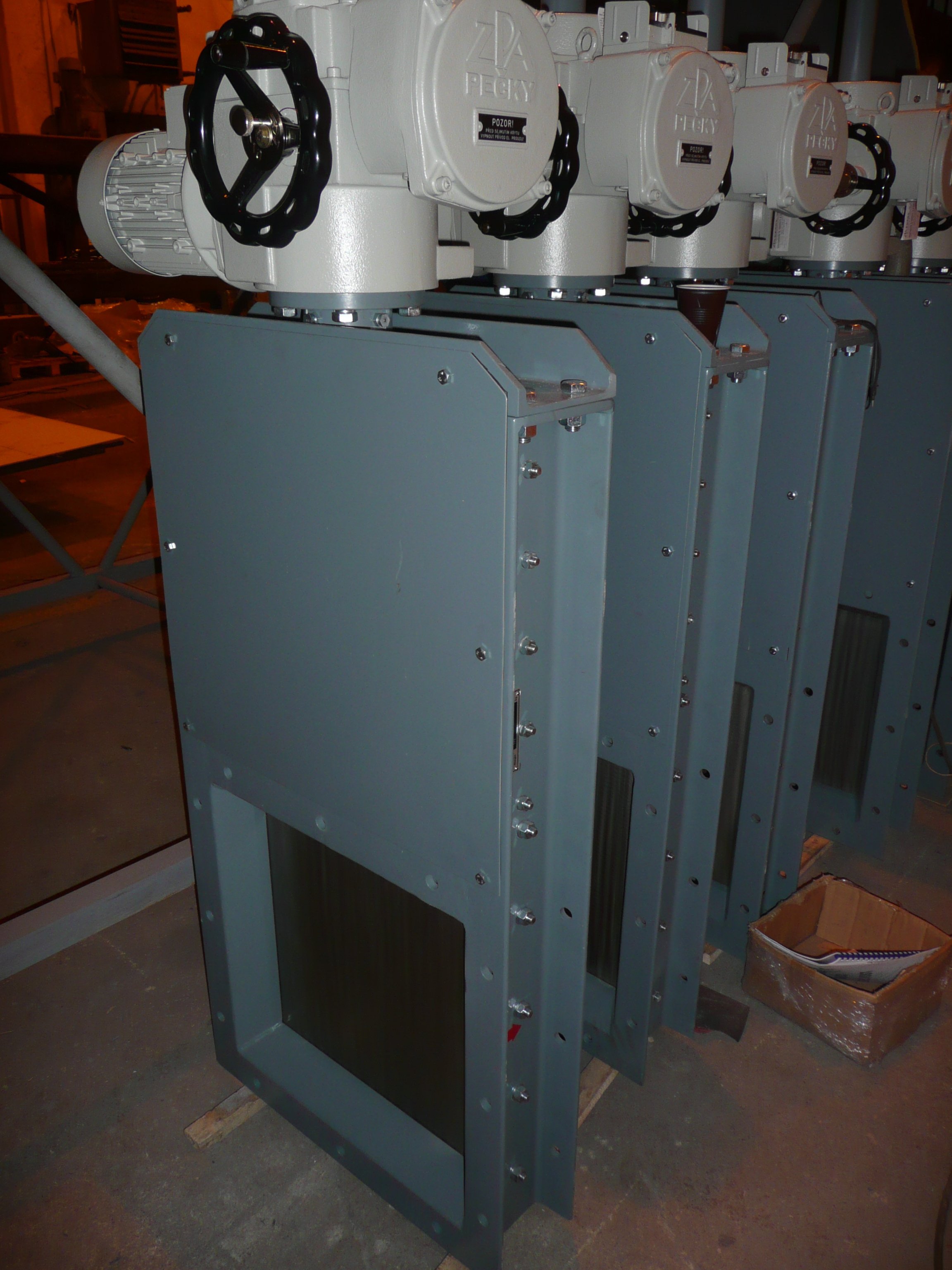

Šoupátkové uzávěry motorické

Charakteristika a použití :

Šoupátkové uzávěry jsou určeny k provoznímu a havarijnímu uzavírání toku materiálu z výpustných otvorů násypek, zásobníků, skluzů, dopravních cest a podobných zařízení. Nejsou určeny k regulaci průtočného množství materiálu. Jsou vhodné pro široký okruh sypkých, suchých, práškových a zrnitých materiálů s granulometrií v rozsahu 0 - 32 mm , v technologických souborech výroby cementu, vápna, mletých surovin, stavebního kameniva a podobných produktů. Při větší četnosti manipulací a pro možnost dálkového ovládání se používá uzávěrů s elektrickými otočnými servomotory.

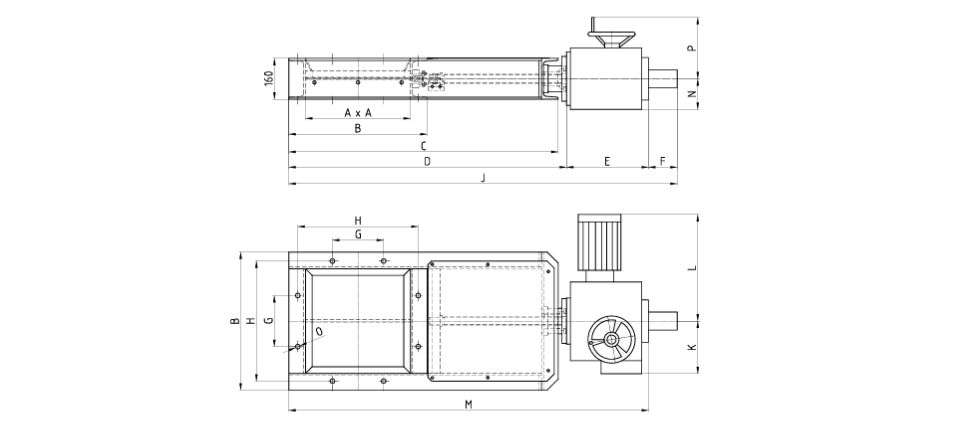

Rozměry a parametry :

Typová řada šoupátkových uzávěrů SUM obsahuje 7 velikostí
< od 160 x 160 mm do 650 x 650 mm > ( viz tabulka – projektový podklad ) , kromě těchto velikostí je možné na objednávku a po technicko – obchodním projednání dodat adresní provedení. Ovládání zajišťují víceotáčkové elektrické servomotory příslušné velikosti a kroutícího momentu. Standardně dodávané šoupátkové uzávěry jsou osazeny servomotory MODACT MO 52031 a 52032, podle objednávky nebo dohody s odběratelem mohou být aplikovány servopohony jiných výrobců .

Popis provedení:

Šoupátkový uzávěr má obvykle čtvercový, u atypických provedení může mít i obdélníkový průtočný průřez, který je uzavíraný deskovým šoupátkem, ovládaným u typu SUM elektrickým servomotorem příslušné velikosti, prostřednictvím otočné matice a pevného vřetene. Rám šoupátka je svařen z ocelových U - profilů. Do rámu vložená deska šoupátka je podepírána válcovou hlavou šroubů, u větších velikostí navíc podélnou podpěrou v ose. List šoupátka je těsněn na výstupu z průtočného průřezu seřiditelnou ucpávkou, průtočný průřez šoupátka je těsněn mezi listem a rámem po celém obvodu těsnící šňůrou. Těsnění i okraje listu jsou chráněny ocelovými čtyřhrany.
