Typová řada : 70
Označení : MS,
Provedení : svařované
Typová řada : 70
Označení : MS,
Provedení : svařované
Charakteristika a použití :
Míchačky šnekové je určeny k plynulému podávání a míchání práškového a zrnitého materiálu v mezích zrnitosti 0 – 3 mm, přičemž granulometrický rozsev částic je v obvyklé struktuře produktů mlecích zařízení. Při suchém míchání nesmí vlhkost práškových materiálů přesáhnout obsah vody 1%. Materiál nesmí být lepivý. Při podílu hlinitých příměsí je povolena max. vlhkost 3% H2O. Max. teplota dopravovaného materiálu je povolena v rozmezí –30 do +200° C. Doprava se uskutečňuje ve vodorovném směru, jen v nevyhnutelných případech se připouští sklon max. 5 stupňů s tím, že je nutné toto použití konzultovat s výrobcem. Šnekové míchačky se vyrábí i v provedení pro mokré míchání a rozplavování, kdy jsou doplněny o rozvod vody.

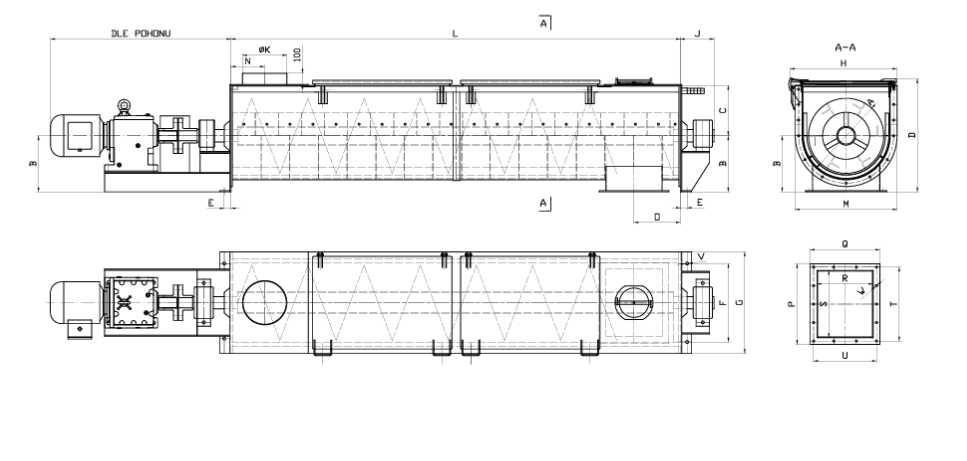

Rozměry a parametry :
Typová řada šnekových míchaček zahrnuje 6 základní velikosti odvozených od průměru šnekovnice < 400 až 900 mm >, v celé škále otáček šnekové hřídele a tomu odpovídajících výkonů.
Dopravní délku lze volit v rozmezí 1.000 – 6.000 mm. Podavače jsou dodávány kompletně vybavené, s pohonem, držákem hlídače rotačního pohybu a se spojovacím materiálem. U výrobce je možno po technicko – obchodním projednání objednat úpravy nebo adresní provedení.
Popis provedení:

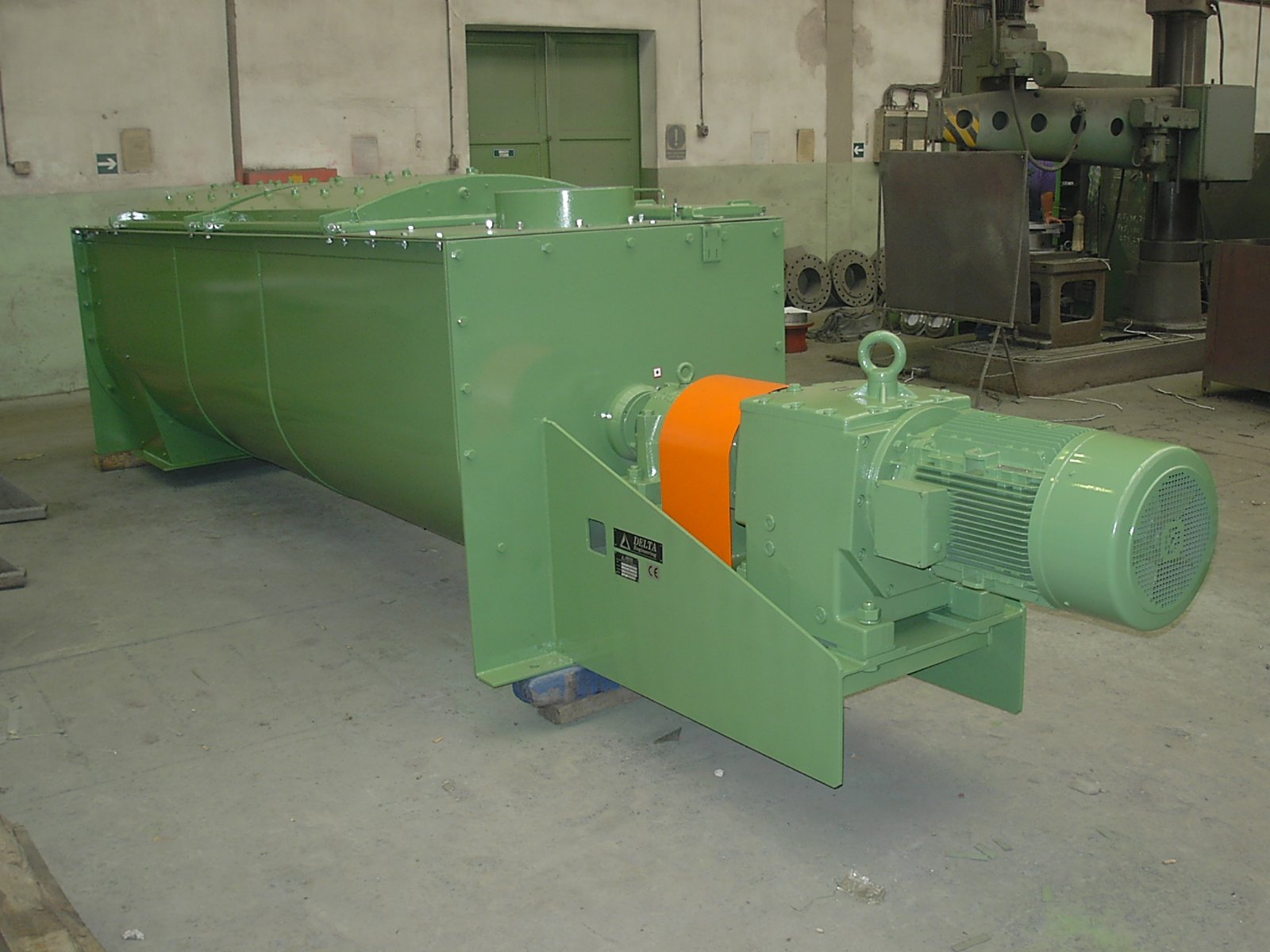

Šneková míchačky je tvořena korytem, které je na koncích uzavřeno štíty s valivými ložisky a speciálním těsněním šnekového míchacího hřídele. Koryto je opatřeno čistícími a nahlížecími otvory. Šneková hřídel s míchací šnekovnicí je uložena ve venkovních ložiskách. Vstupní a výstupní příruby jsou dodávány buď volně a přivaří se až na stavbě nebo jsou přivařeny již v dílně. Pohon šnekové míchačky je řešen několika způsoby. Standardní provedení je formou elektropřevodovky, která je spojena se šnekovou hřídelí pomoci pružné spojky. Další alternativa jsou řetězová kola nebo násuvná převodovka.
Použitý materiál :
Provedení – šnekové míchačky jsou vyrobeny z oceli tř.11 a jsou řešeny jako svařovaná konstrukce. Šnekovnice jsou lisovány po jednom závitu a jsou vyrobeny z materiálu tř.11. Na zvláštní požadavek mohou být dodány z HARDOXU či s návarem tvrdokovu. Koryto lze dodat v provedení s čedičovou vložkou.
Adresní provedení a speciální požadavky je nutno konzultovat s výrobcem !!!
Výběr ze zákaznických referencí:
ENVIRMINE a.s. – míchací směs
AIREKO OSTRAVA, s.r.o. – míchací směs
OKD STONAVA, a.s.. – míchací směs
RK PLAST, s.r.o. – míchací směs
ZVVZ Enven, a.s. – míchací směs
