Typová řada : 45
Označení : KKM
Provedení : motoricky ovládané, svařované
Typová řada : 45
Označení : KKM
Provedení : motoricky ovládané, svařované
Charakteristika a použití :
Kalhotové klapky – Kalhotová klapka(dále jen klapka) slouží k usměrnění
toku materiálu do jednotlivých technologických větví. Je určena pro sypké a
zrnité materiály v rozmezí 0-40 mm, jednotlivé kusy do 50 mm. Přípustná
vlhkost práškových materiálů – obsah vody do 1% při teplotách nad 0°C.
U zrnitých materiálů s hlinitou příměsí – obsah vody do 3%. Teplota dopr.
materiálu: suché materiály –30 do 100°C, vlhké materiály 0 do +100°C.

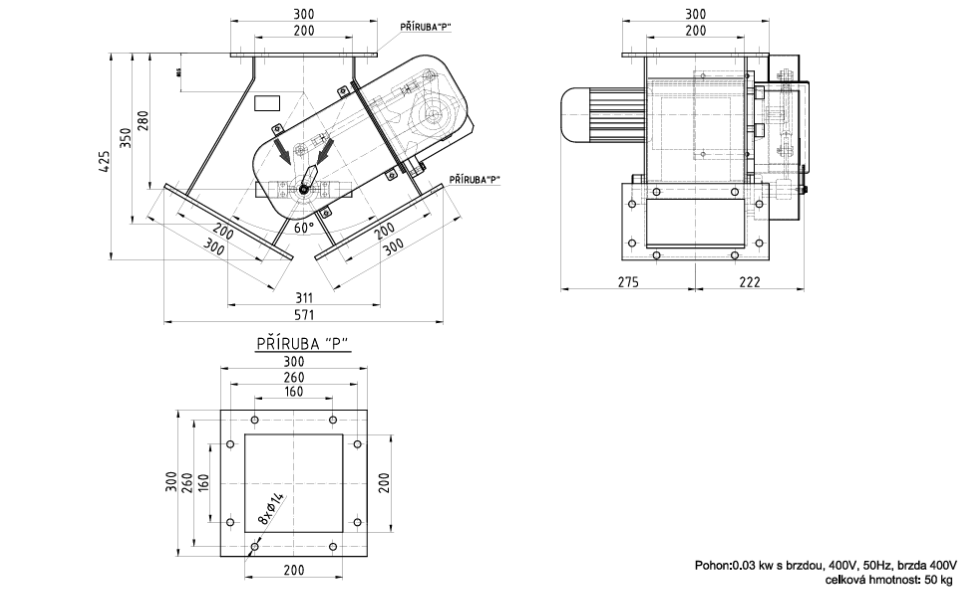

Rozměry a parametry :
Typová řada kalhotových klapek KKM je dodávána, po technicko – obchodním projednání s odběratelem, v adresním provedení. K ovládání jsou pro jednotlivé velikosti navrženy vhodné elektropohony. Dodávané kalhotové klapky jsou osazeny pohony renomovaných firem navrženými výrobcem, příp. podle objednávky nebo dohody s odběratelem.

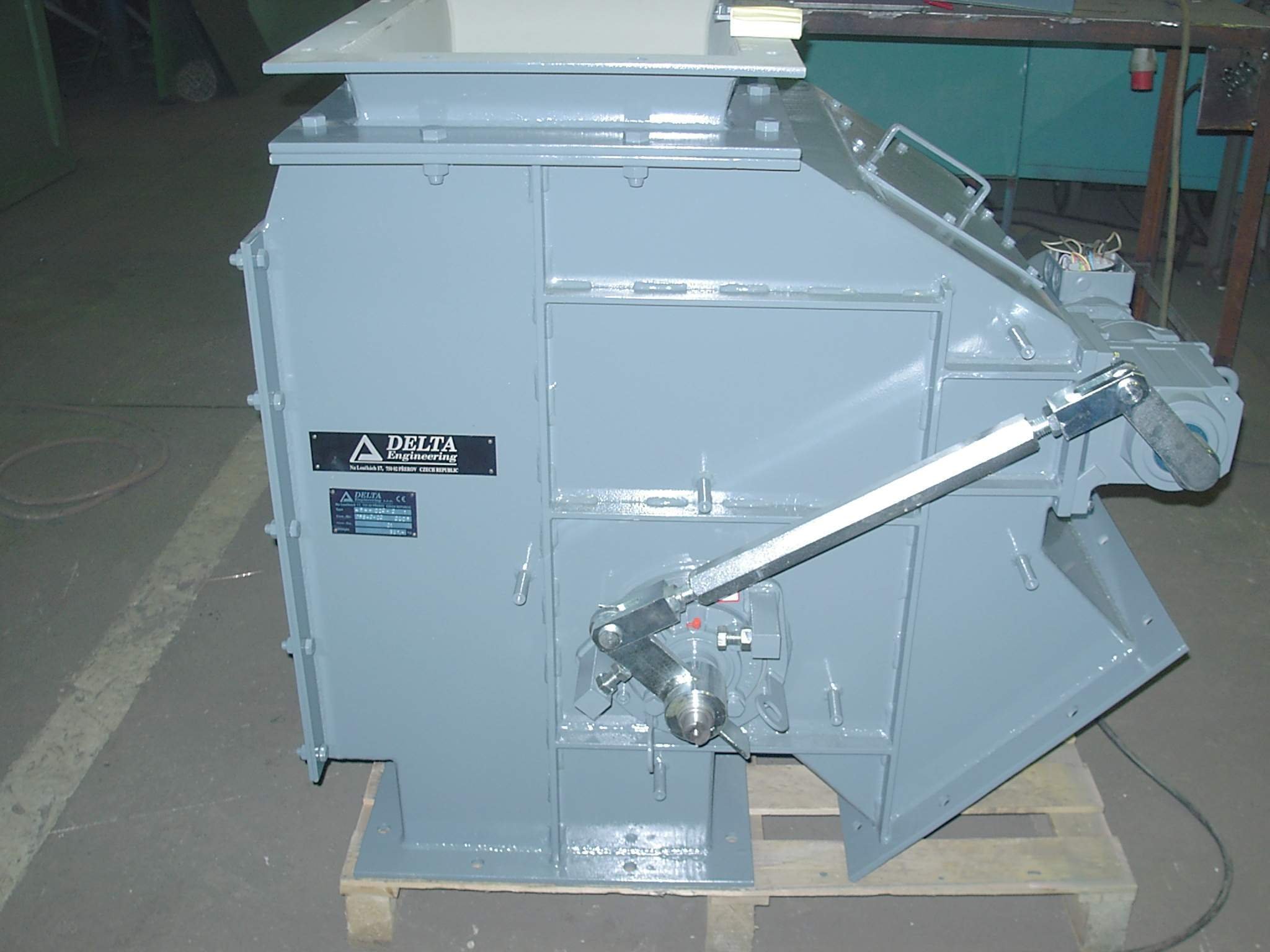

Popis provedení:
Kalhotové klapky jsou konstruovány k osazení do gravitačních skluzů čtvercového nebo obdélníkového průřezu k usměrnění toku materiálu do dvou větví technologické linky. Ovládání elektropohony příslušné velikosti odpovídá potřebnému kroutícímu momentu. Zajištěna je zároveň signalizace koncových poloh. Výstupní skluzy svírají úhel 60°, případně jiný dle potřeb odběratele.
Použitý materiál :
Provedení – těleso klapky je svařované konstrukce se vstupní a dvěma výstupními čtvercovými nebo obdélníkovými přírubami. Dle druhu dopravovaného materiálu mohou být vnitřní stěny tělesa klapky opatřeny pancéřováním Usměrňování toku materiálu zajišťuje vnitřní list opatřený pancéřovanou kluznou plochou. List klapky je uchycen pomocí hřídele do ložisek / kluzných nebo valivých /, která jsou umístěna na vnějších stranách klapky. Uložení hřídele je opatřeno těsněním k zamezení prašnosti.
Výběr ze zákaznických referencí:
ALSTOM Power, s.r.o. Brno – popílek
KOFING a.s. – přísady do pece
UNIPID TRADE spol. s r.o. – vápenec
ZMOP spol. s r.o. – vápenec
