Typenreihe : 69
Bezeichnung : RS, DV
Beschreibung : geschweißt
Charakteristik und Anwendung :
Knollenzerkleinerer ist eine Einrichtung, die zum Zerkleinern von zusammengeklebtem Material ohne harten verschmutzenden Beimischungen, dient. Aufbereitetes Material kann Zement, Kalkstein, Magnesitfilterstaub etc. mit maximanem Anteil von Staubpartikeln, mit möglicher Granulometrie 0 – 30mm, bei Zweirotorausführung bis Korngröße 100 mm.

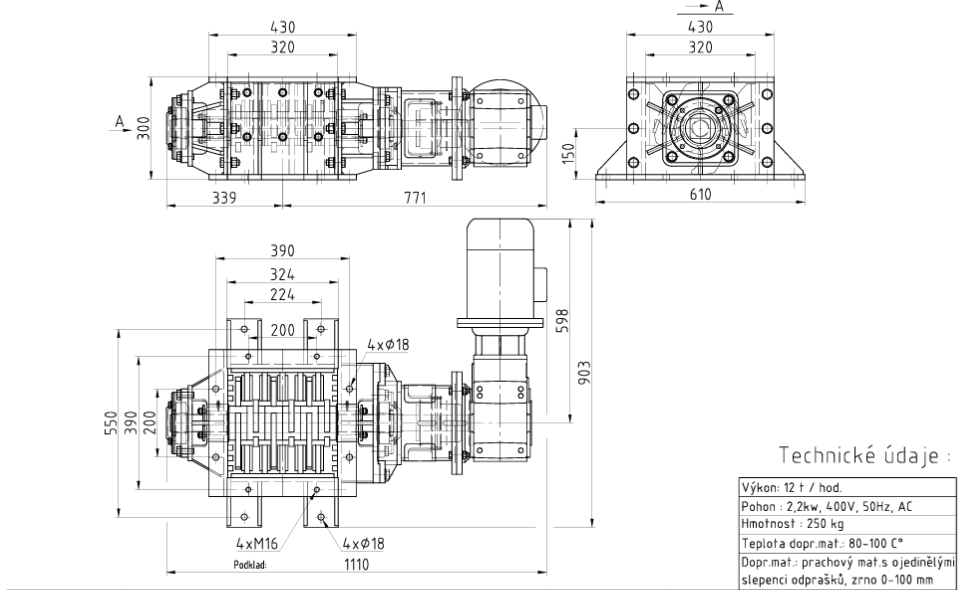

Abmessungen und Parameter :
Typenreihe von Zerkleinerern umfasst 4 Größen < von 320 x 320mm bis 650 x 650mm >, außer diesen Größen ist es möglich nach technisch-kommerziellen Besprechung eine Sonderausführung zu bestellen.
Beschreibung der Ausführung :
Der Zerkleinerer besteht 4 gründlichen Teilen:
- Gehäuse
- 1 oder 2 Rotore
- Momentovékupplung
- Antrieb
Das Zerkleinerergehäuse ist mit zwei Stirn- und zwei Seitenwänden, die zueinander verschraubt sind, gebildet. Ober- und Unterteil von den Wänden bilden nach dem Verchrauben quadraten Einlauf- und Auslaufflansch.
Auf der Rotorwelle sind einige Messer so aufgesteckt. Diese Messer sind so konstruiert, daß Messeraustausch nach dem Verschleiß ermöglicht wird. An eine Stirnwand ist eine Konsole mit Antrieb geschraubt. Die Rotorwelle des Zerkleinerers ist mit dem Antrieb mittels Momentkupplung verbunden.
Einsatzmaterial:
Ausführung – Gehäuse des Zerkleinerers ist aus Stahlblech geschweißt und mit auswechselbaren Panzerungsteilen versehen. Die Rotorwelle ist auf den an der Stirnwänden angebrachten Lagerkonsolen in Wälzlagern aufgelagert. Dichtung zwischen Rotorwelle und Stirnwänden des Gehäuses ist mittels Packungsbuchse durchgeführt. Falls zu einer Drehmomentüberschreitung kommt (z.B. Eindringung eines fremden Gegenstandes ins Zerkleinerersgehäuse), schaltet die Momentkupplung Stromzufuhr ab. Dieses Signal von Zerkleinererersabschalten dient zugleich zum Stoppen von allen Maschinen und Transportwegen vor dem Zerkleinerer.
Auswahl an Kundenreferenzen :
ALSTOM Power, s.r.o. Brno – Flugasche
ČEZ a.s. / elektrárna Dětmarovice – Kraftwerksasche
HOLCIM a.s. / cementárna Prachovice – Zement
CEMDESIGN spol. s r.o. Trenčín, – Zement
DOLVAP s.r.o. , Varín / SK – Kalkstein
LHODOL s.r.o. , Dolkam Šuja / SK – Kalk
D.D. Fabrika CEMENTA LUKAVAC (a.s.) – Zement
TMT spol. s r.o. Chrudim – Zement
CEMMAC / cement. Horné Srnie / SR – Zement
KOTOUČ Štramberk – Kalk
VÁPENKA ČERTOVY SCHODY a.s. – Kalk
Gebrüder Lödige Maschinenbau GmbH – Trockenmörtelmischungen,
pulverförmige Werkstoffe
