Typenreihe : 42
Bezeichnung : SUP
Ausführung : pneumatisch betätigt
Charakteristik und Anwendung :

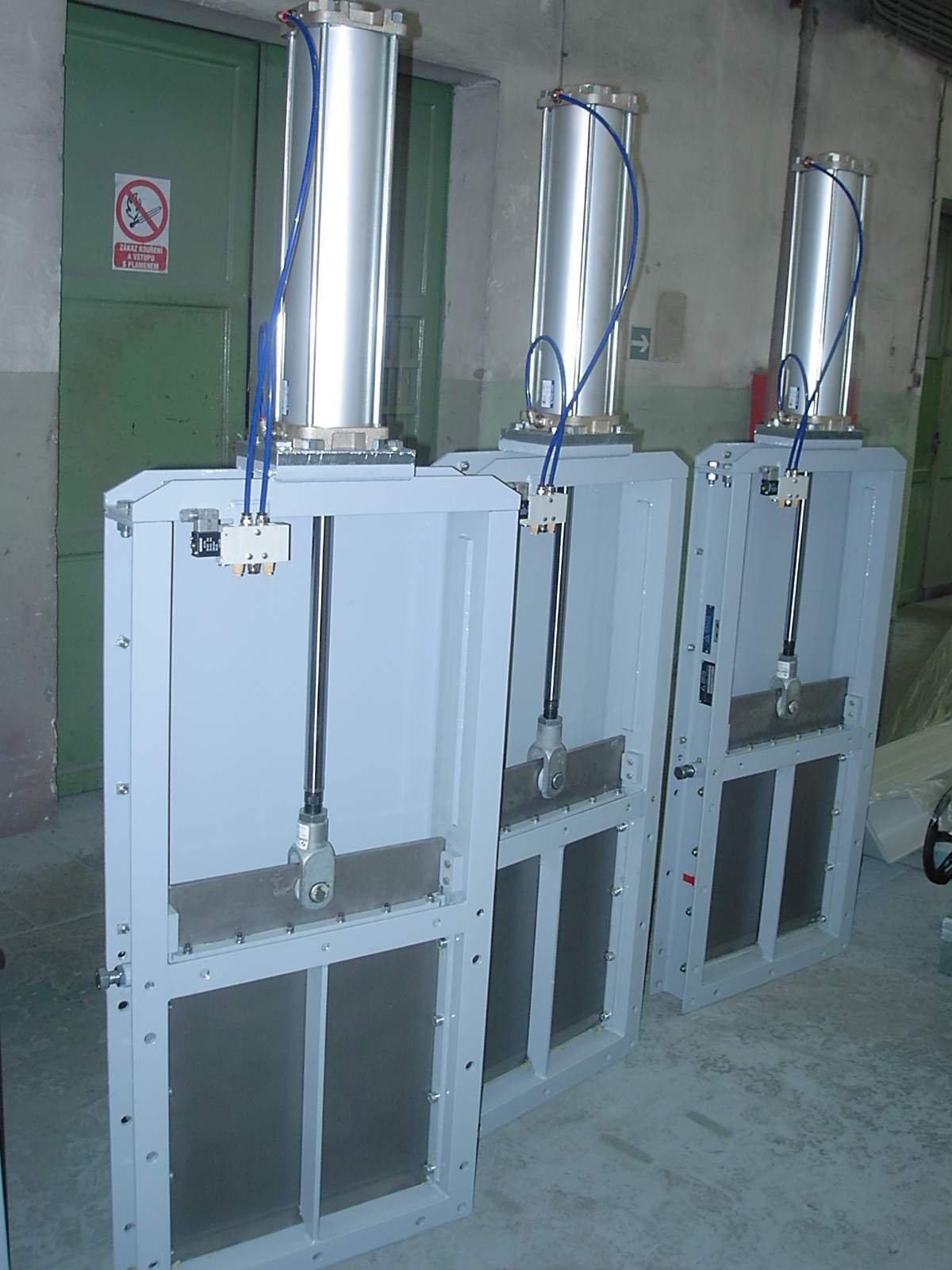

Die Absperrschieber sind zum Betriebs- und Störungsabsperren des Materialstromes von Auslaufsöffnungen der Fülltrichter, Behälter, Silos und ähnlicher Einrichtungen bestimmt. Sie sind aber nicht zur Regulation der Durchfußmenge des Materials vorgesehen. Diese Absperrschieber sind zweckmäßig für einen breiten Anwendungsbereich von lockeren trockenen, pulverförmigen und körnigen Materialien mit Granulometrienumfang 0 - 32 mm in technologischen Anlagen für Produktion von Zement, Kalk, von gemahlenen Rohstoffen, Baugestein und ähnlichen Produkten. Bei einer höheren Manipulationshäufigkeit und für Möglichkeit der Fernbetätigung werden die Absperrschieber mit pneumatischen Zylindern verwendet.
Abmessungen und parameter :

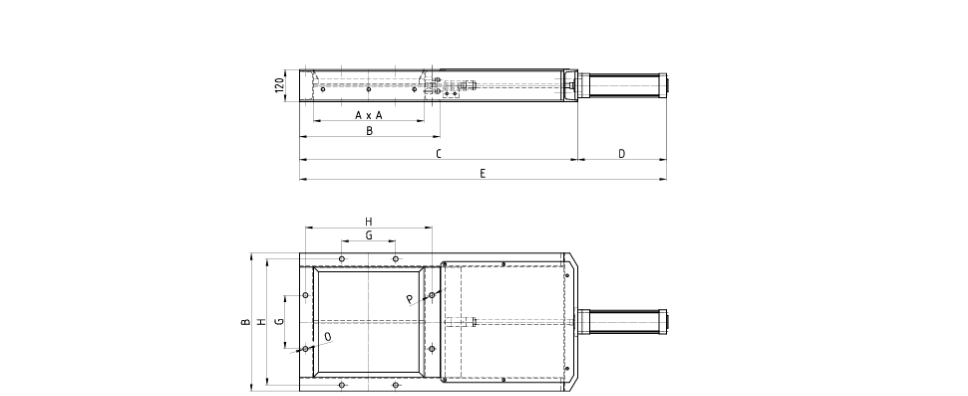

Die Typenreihe von Absperrschiebern SUP umfasst 7 Größen < von 160 x 160 mm bis 650 x 650 mm > (siehe die Tabelle auf dem Maßblatt), außer diesen Größen ist es möglich auf Bestellung und nach der technisch-kommerziellen Verhandlung eine s.g. „Adressenausführung“ (Sonder-, bzw. Spezialausführung nach Wünschen und Forderungen des Kunden) zu liefern. Zur Betätigung werden die pneumat. Zylinder
Ř 63–150 mm beim üblichen Arbeitsdruck 0,6 Mpa verwendet. Gelieferte Absperrschieber sind mit pneumatischen Elementen von renommierten Firmen nach Entwurf vom Hersteller, eventuell nach der Bestellung oder Absprache mit dem Kunden ausgerüstet.
Beschreibung der Ausführung :
Der Absperrschieber hat gewöhnlich den quadratischen, bei atypischen Ausführungen einen rechteckigen Querschnitt und wird mit einem Absperrorgan (Stahlplatte), bei dem Typ SUP mit pneumatischem Zylinder der entsprechenden Größe betätigt. Zum Lieferumfang gehören auch die hand- oder fernbetätigten Verteiler und Ventile. Der Rahmen des Absperrschiebers ist aus U-Stahlprofilen verschweißt. Die im Rahmen eingelegte Stahlplatte des Schiebers ist mit den Schraubenköpfen, bei den größeren Typen noch dazu mit einer länglichen Unterstützung in der Achse getragen. Das Stahlblatt des Schiebers ist auf dem Querchnittauslauf mit einer einstellbaren Dichtung abgedichtet, Durchflußquerschnitt des Absperrschiebers ist zwischen Blatt und Rahmen am ganzen Umfang mit einer Dichtungsschnur abgedichtet. Die Dichtung sowie die Stahlblattränder sind mit Vierkantstahl geschützt.
Einsatzmaterial :
Die Ausführung wird durch physikalische Eigenschaften von beförderten Materialien bedingt. Das Schieberblatt wird aus Werkstoff Klasse 11 nach CZ-Norm (entspricht St37) oder aus Edelstahl Kl. 17 (entspr. 1.4301). Für beförderte Materialien und Produkte mit Temperatur bis 200°C werden Dichtungsprofile aus speziellen Werkstoffen benützt. Auf eine andere Weise wird technologisch und konstruierlich die Aufsitzfläche des Schiebers für pulverförmige und körnige Produkte gelöst.
Auswahl an Kundenreferenzen :
LASSELSBERGER, a.s. / Studénka – Trockenmörtelmischungen
BAUMIT, spol. s r.o.. / Čakovice – Trockenmörtelmischungen
KNAUF PRAHA a.s. – Trockenmörtelmischungen
VÁPENKA VITOŠOV a.s. – Trockenmörtelmischungen
gemahlener Kalk
SSP HLUČÍN s.r.o. – Trockenmörtelmischungen
LOVOCHEMIE a.s. – pulverförmige Werkstoffe
RKZ a.s. / Keramička Rakovník – keramischer Rohstoff „Makovec“
ALSTOM Power, s.r.o. Brno – Flugasche
KOFING a.s. – Ofenzusätze
UNIPID TRADE spol. s r.o. – Kalkstein
MONTÁŽE s.r.o. Trenčín – Beimischungen von Anoden
ENVEN a.s. – Filterstaub von Entstaubungsfiltern
ENVIRMINE spol. s r.o. – Abfallbrennstoff
CEMDESIGN spol. s r.o. Trenčín, – Zement
ZVVZ-ENVEN Milevsko a.s. – Filterstaub von Entstaubungsfiltern
Gebrüder Lödige Maschinenbau GmbH – Trockenmörtelmischungen,
pulverförmige Werkstoffe
