Typenreihe : 56
Bezeichnung : VRPM,
Ausführung : motorisch
Charakteristik und Anwendung :

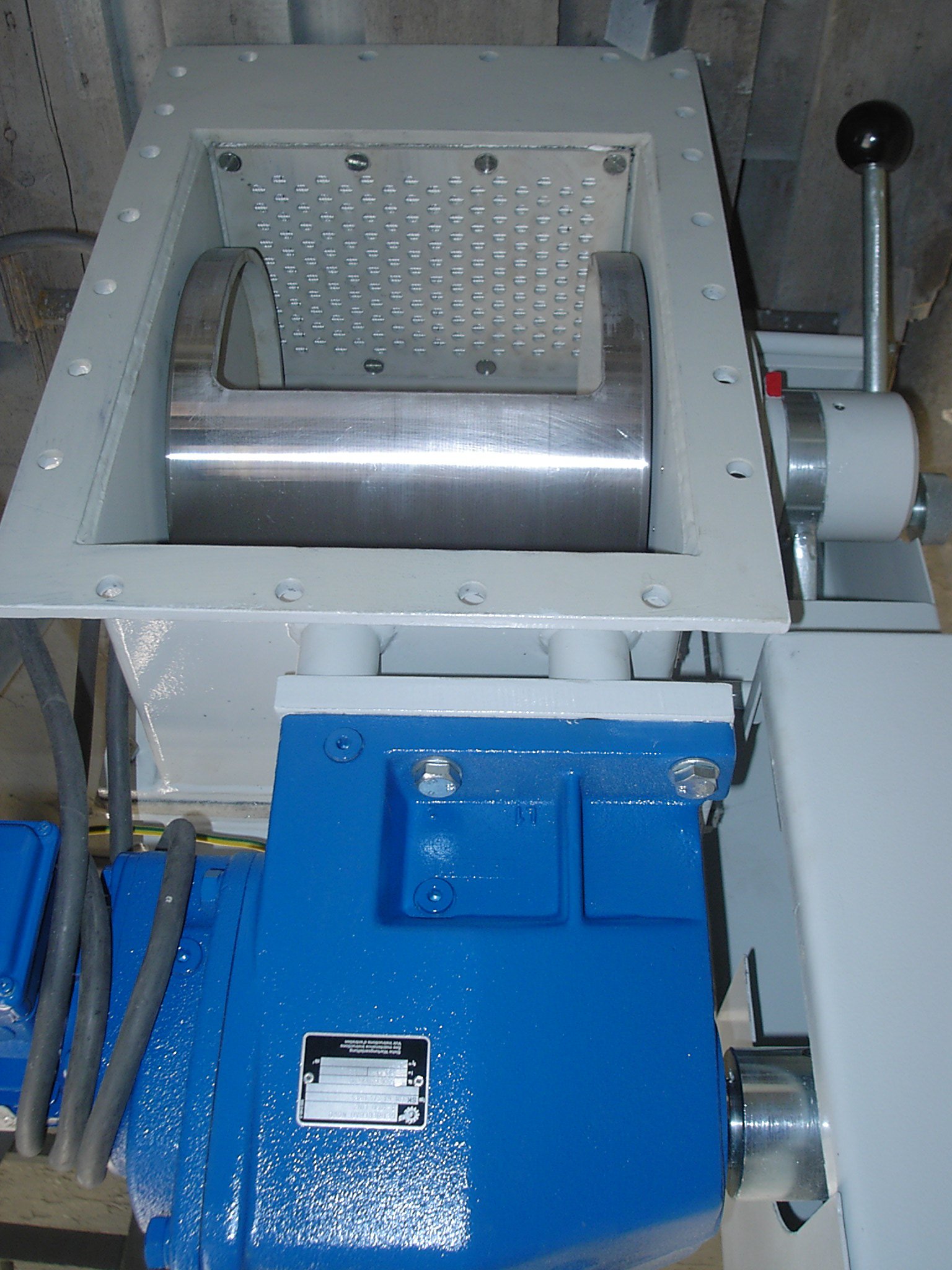

Durchflußregelwalze mit motorischem Antrieb (VRPM) dient zur Regulierung und Absperren des Materialstromes in pneumatischem Transportweg. Er ist für Produkte mit Temperatur bis 120°C, die Durchflußmenge wird mit Umdrehen der über Getriebemotor betätigten Innenwalze reguliert. Diese Einrichtung ist für gemahlene, pulverförmige Produkte kontruiert und ist staubdicht.
Abmessungen und Parameter :

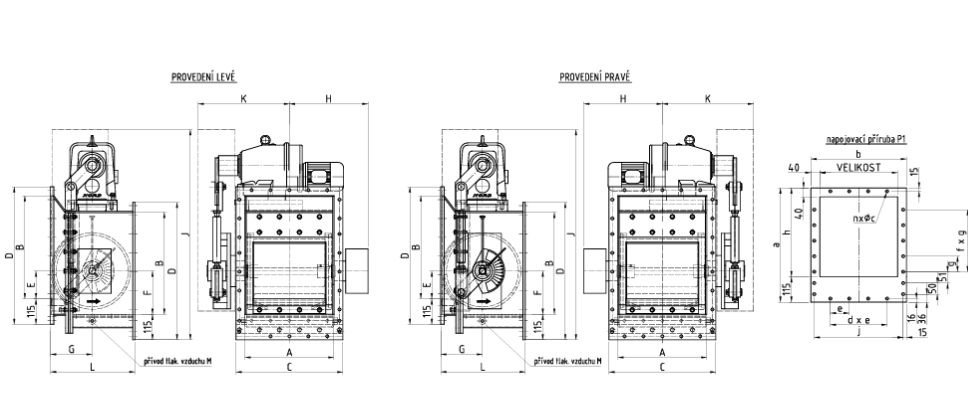

Typenreihe von Durchflußregelwalzen VRPM ist in 8 Größen < von 150 x 150 mm bis 650 x 650 mm > (siehe die Tabelle – Projektunterlage). Für Einsatz in Transportwegen ist die Materialkörnung entscheidend (0 – 5 mm, vereinzelte Korngröße bis 10 mm) und die gewünschte Leistung in Beziehung zum in der Tabelle aufgeführten Durchflußausschnitt. Fernbetätigung wird über einen Hebelmechanismus mit Getriebemotor gesichert. Gelieferte Einrichtung ist mit Elektroelementen von renomierten Herstellern/Firmen, event. nach Wunsch des Kunden ausgestattet.
Beschreibung der Ausführung :
Durchflußregelwalze hat rechteckigen Einlauf- und Auslaufflansch und ein geschweißtes Gehäuse, zwischen einzelnen Teilen wird eine Filzdichtung der Innenwalze eingelegt. Diese Innenwalze ist mittels Welle im Gehäuse über Gleitlager gelagert. Die Welle ist mit Dichtung gegen Eindrängung des beförderten Materials versehen. Der Antrieb erfolgt von einem ans Gehäuse VRPM geschraubten Getriebemotor über einen Hebelsmechanismus.
Einsatzmaterial :
Ausführung – Gehäuse VRPM ist geschweißt und aus dem Stahl St. 37 gefertigt, Die produktberührten Teile sind dem Werkstoff St. 52. Innenwalze ist auch aus Werkstoff St. 52. Innenwalze ist auch aus Werkstoff St. 52 und ist mittels Welle in selbstschmierenden Buchsen in Außendeckeln eingelegt. Die Innenwalze, Wellen/Bolzenlagerung und Außendeckel sind mit Dichtungen gegen Verstaubung versehen.
Auswahl an Kundenreferenzen :
ALSTOM Power, s.r.o. Brno – Flugasche
KOFING a.s. – Ofentusätze
Gebrüder Lödige Maschinenbau GmbH – Trockenmörtelmischungen,
pulverförmige Werkstoffe
RAKO a.s. – Kalkstein
OMYA a.s. – Kalkstein
BOCHEMIE s.r.o. – Chloramin
CEMDESIGN spol. s r.o. Trenčín, – Zement
CEMMAC / cement. Horné Srnie / SR – Zement
D.D. Fabrika CEMENTA LUKAVAC (a.s.) – Zement
VÁPENKA ČERTOVY SCHODY a.s. – Kalk
POVÁŽSKÁ CEM. LADCE s.r.o. / SR – Zement, Schlacke, Klinker
HOLCIM a.s. / cementárna Prachovice – Zement
ABENDIA,s.r.o. – Multipulver
